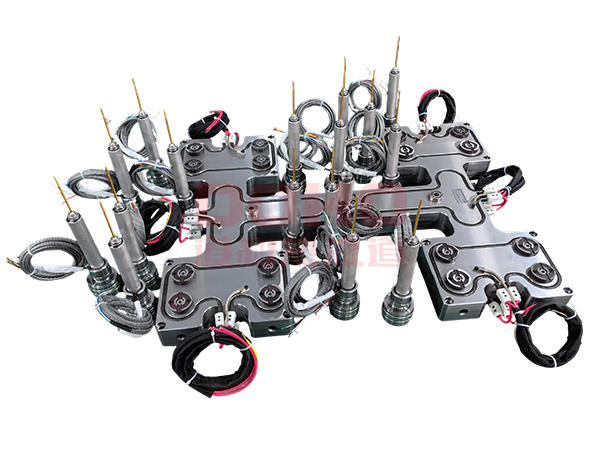

热流道系统设计的核心是 “精准控温、均匀进料、适配产品与工艺”，需结合塑料特性、模具结构和生产需求全流程优化，具体要点如下：

​

一、设计前核心前提确认
明确塑料参数：根据原料类型（如 PCTG、PP、ABS 等）确定熔点、流动性、热稳定性，匹配热流道材质（如钛合金、不锈钢）和控温精度。
锁定产品需求：产品形状、壁厚（均匀 / 不均）、型腔数量，决定浇口位置、流道直径和分支布局。
适配模具与设备：模具型腔排布、注塑机射胶量、锁模力，影响热流道整体尺寸和安装方式。
二、关键设计模块与要点
1. 流道系统设计
流道直径：按塑料流动性调整，流动性好（如 PP）选 Φ4-6mm，流动性差（如 PC）选 Φ6-8mm，避免过细导致充模不足或过粗造成物料滞留。
流道布局：单型腔用直浇道，多型腔优先对称布局（如圆形、线性排布），确保各型腔进料速度一致；复杂产品采用分支流道，分支角度≤90°，减少流动阻力。
流道表面处理：内表面抛光至 Ra≤0.2μm，降低物料粘附和流动阻力，避免积料降解。
2. 浇口设计（核心适配产品）
浇口类型：外观要求高的产品用针阀式浇口（无浇口痕迹），薄壁产品用扇形浇口（均匀进料），小型零件用点浇口（精准控料）。
浇口位置：避开产品受力面、外观面；壁厚不均产品浇口设在厚壁处，减少缩痕；多浇口需避免熔接痕产生或使其位于非关键区域。
浇口尺寸：按产品重量和塑料流动性计算，点浇口直径通常 Φ0.8-2mm，扇形浇口宽度 3-8mm，确保充模完整且无飞边。
3. 控温系统设计
加热器选型：流道主体用加热圈（均匀控温），浇口处用加热棒（精准补温），功率密度按塑料类型调整（高温料选 20-30W/cm²，低温料选 15-25W/cm²）。
温度分区控制：多型腔或复杂流道需分区域控温，各区域温差≤±2℃，避免局部过热导致物料降解或温度不足造成充模不良。
测温与保护：每个加热区域配热电偶（靠近流道壁≤5mm），联动温控器实现闭环控制；增设过热保护（如温度超设定值 10℃自动断电）。
4. 密封与冷却设计
密封防漏：流道板与模具贴合面用耐高温密封圈（如氟橡胶），螺栓紧固均匀，避免高温物料渗漏。
冷却平衡：热流道周围设置冷却水路，与流道壁距离≥15mm，水路布局对称，防止模具局部过热影响产品成型精度；避免冷却水路与加热器冲突。
三、设计注意事项与优化方向
避免物料滞留：流道无死角、无锐角，分支流道长度尽量一致，减少物料在流道内的停留时间（尤其热稳定性差的塑料）。
适配生产效率：针阀式浇口可缩短冷却时间，多型腔流道布局需匹配注塑机射速，确保生产节拍稳定。
便于维护：设计时预留拆卸空间，流道板、加热器、浇口套等部件可单独更换，降低后期维护成本。
成本平衡：根据产品批量选择热流道类型，大批量生产选整体式热流道（稳定高效），小批量可选简易式热流道（控制成本）。
