尖咀热流道系统使用避坑重点有哪些？

　　

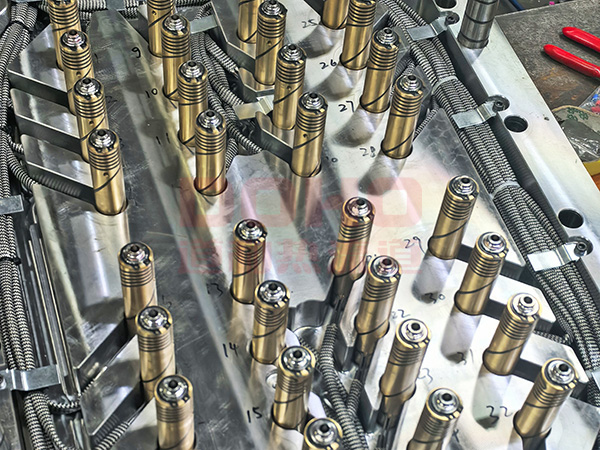

尖咀热流道系统属于开放式热流道，依靠咀尖温度 + 浇口区域模具冷却实现浇口自冻结，无机械阀针；直接点进胶，产品浇口痕迹小，广泛用于多腔精密小件注塑。

​

那么，大家知道尖咀热流道系统使用避坑重点有哪些吗？
一. 浇口堵咀（打不满、个别腔不出胶）
- 原因：咀尖散热过大（间隙不对）、热咀加热 / 热电偶故障、浇口冷却太强、异物 / 回料杂质卡住浇口。
- 对策：校验咀尖凸出 / 凹入模仁尺寸；检查热咀电阻；尽量少用含杂质二次料；浇口尺寸不要过小。
二. 拉丝、流涎、浇口拖胶（PP/PE常见）
- 原因：咀尖温度偏高；浇口冷却不足；射完未做足够射退（抽胶）；保压切换、保压时间不合理。
- 对策：逐步降热咀温度 5℃；优化浇口冷却；开启适度射退；不可单纯靠降料温来解决。
三. 浇口黑点、焦料、碳化
- 原因：局部过热，热电偶位置偏移显示假温度；浇口剪切热过大；熔料滞留死角；POM 等热敏料高温停留时间太长。
- 对策：复核热电偶压紧；降低热咀设定温度；降低射胶末端速度减少剪切；停机及时清机，避免高温长时间保温。
四. 漏胶、渗料
- 热咀与分流板接触平面受压不够、隔热垫损坏、螺丝松动；一旦渗胶会扩散，损坏热咀与模具。
- 严禁带漏胶继续生产；必须下模拆解检查。
五. 温度异常、加热圈烧坏
1. 感温线正负极接反、接线端子松动；
2. 模具漏水、渗水到热流道区域，造成短路烧发热圈、温控报警；
> 模具运水密封一定要做好，漏水是热流道重大杀手。
六. 开机、停机操作坑
1. 开机：先开热流道，**热流道完全达到设定温度并保温足够时间，再开注塑机射胶**，防止冷料堵浇口。
2. 临时停机：热敏料（POM）必须降低热流道温度，禁止高温长时间待机，防止分解碳化。
3. 换色：尖咀换色优于大水口，但仍要足够清洗；有滞胶死角会造成长期色差黑点。
