尖咀热流道系统关键设计工艺要点是什么？

　　

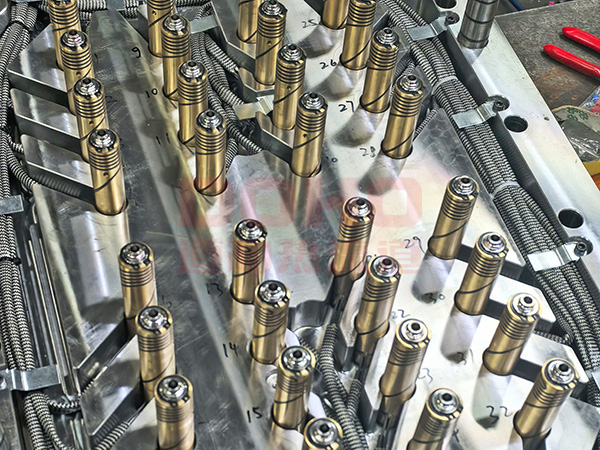

尖咀热流道系统通常指的是‌热尖式（Hot Tip）热流道‌，是注塑模具中常用的一种热流道类型，主要通过喷嘴前端的尖点镶件控制浇口温度。

​

现在跟小编一起来看一看尖咀热流道系统关键设计工艺要点是什么？
一、模具设计要点
1. 热咀咀尖与模仁配合
（1）咀尖镶件与模仁浇口孔**贴合到位，不能留间隙**，间隙大会藏胶、碳化、产生黑点；也不能压得太死，造成咀尖变形、发热圈受压损坏。
（2）咀尖凸出模仁高度严格按热流道厂家图纸，**凸出量偏差 ±0.05mm 以内**，凸出太高散热差，拉丝严重；凹进去会积料碳化。
（3）加玻纤、矿物填充料：咀尖必须选用**铍铜硬化 / 硬质合金镶件**，普通咀尖很快磨损，出现跑胶、浇口变大拉丝。
2. 浇口尺寸设计
- 常规浇口孔径：**0.8‑1.2mm**；薄壁小件较小 0.5mm，大件较大 1.5‑2.0mm。
- 浇口太小：剪切热过高，材料降解发黄、堵咀；
- 浇口太大：浇口冷却冻结慢，**拉丝、流涎风险大幅上升**。
- 浇口锥度：一般做 15‑30° 导流锥，利于熔体流动，减少滞料死角，避免积碳。
3. 热流道热平衡设计
（1）咀尖是热量较难控制部位；咀尖热电偶**必须紧贴咀尖镶件**，不能悬空，否则温度显示虚高，实际咀尖过热碳化。
（2）发热圈覆盖范围：保证咀尖有足够热量，又不能过度加热浇口区域。
（3）分流板流道转角圆滑过渡，避免死角滞留物料，防止材料分解碳化。
（4）隔热间隙：热咀与模框之间保留隔热间隙，只在定位支撑面接触，减少热量向模具散失。
4. 浇口区域模具冷却设计
尖咀成败一半靠模具冷却。
（1）浇口周边必须布置冷却水路，保证浇口位置可以准时冷却冻结，实现 “自然封胶”。
（2.）冷却离浇口距离合理，太远冷却不足→拉丝；太近浇口过早冻结→堵咀、保压传不过去，产品缩水凹坑。
（3）厚壁产品慎用尖咀：产品冷却时间长，浇口提前凝固，保压失效。
5. 装配与密封设计
（1）分流板螺栓**对角均匀扭力锁紧**，禁止单边锁紧；热胀冷缩会造成垫片变形漏胶。
（2）金属密封垫片必须选用耐高温垫片，老化就会漏胶；垫片不能重复多次使用。
（3）热咀装配定位要可靠，防止注塑压力下热咀后退，咀尖脱离模仁，造成藏胶碳化。
二、注塑工艺要点
1. 温度控制（尖咀第一工艺要素）
（1）咀尖温度是控制点：
- 温度偏高：浇口无法冻结，**拉丝、流涎、溢胶、材料碳化黑点**；
- 温度偏低：浇口提前冻结，**堵咀、射胶不稳定、保压失效、产品缩水**。
（2）开机采用分段预热，禁止直接一次性升到高温；防止局部过热，材料快速分解。
（3）短停机：咀尖降温 5‑10℃保温；长时间停机，必须排空流道内熔料，防止材料碳化积碳。
2. 注射、保压、冷却参数
（1）注射速度：浇口位置剪切不能过大，高速容易产生剪切热，材料降解发黄。
（2）保压：尖咀浇口冻结后保压就失效，**保压时间不能超过浇口冻结时间**，过长保压没有效果。
（3）冷却时间：冷却时间要匹配浇口冻结，既要封胶防拉丝，又不能浇口过早冻住。
3. 换料、停机工艺
（1）换料一定要充分清洗热流道，旧料残留高温分解，产生黑点堵咀。
（2）停机排空流道熔料；含有 PC、PBT、PA 等易分解材料，严禁长时间高温待机。
